3. 基本分析流程示範:繪製月平均資料地圖#

首先用最簡單的方式,示範以xarray讀取netCDF格式資料、簡易運算和繪製等值地圖的過程。

Example 1. 區域2017年12月平均外逸長波輻射 (outgoing longwave radiation, OLR): 繪製這個圖會經過幾個步驟

  1. 開啟檔案。

  2. 選取特定時空範圍。

  3. 時間平均。

  4. 繪圖。

Note

繪圖經度請先設定在0˚-180˚之內,跨越此範圍的繪圖方法比較複雜,我們會在第9單元說明。

讀取檔案並選擇時空範圍#

import numpy as np
import xarray as xr

# 選擇資料的時空範圍。
lats = -20
latn =  30
lon1 =  79
lon2 = 161
time1 = '2017-12-01'
time2 = '2017-12-31'

# 開啟檔案
olr_ds = xr.open_dataset("data/olr.nc")
olr = (olr_ds.sel(time=slice(time1,time2),
                  lat=slice(lats,latn),
                  lon=slice(lon1,lon2)).olr)    # 將olr從Dataset中讀出來,成為一個DataArray

olr
<xarray.DataArray 'olr' (time: 31, lat: 50, lon: 82)> Size: 508kB
[127100 values with dtype=float32]
Coordinates:
  * time     (time) datetime64[ns] 248B 2017-12-01 2017-12-02 ... 2017-12-31
  * lon      (lon) float32 328B 79.5 80.5 81.5 82.5 ... 157.5 158.5 159.5 160.5
  * lat      (lat) float32 200B -19.5 -18.5 -17.5 -16.5 ... 26.5 27.5 28.5 29.5
Attributes:
    standard_name:  toa_outgoing_longwave_flux
    long_name:      NOAA Climate Data Record of Daily Mean Upward Longwave Fl...
    units:          W m-2
    cell_methods:   time: mean area: mean

一個Dataset會包括座標軸 (時間、空間),以形成n-D的變數場 (如下圖中的立體方塊temperature, precipitation),這些由座標軸建構出的變數場在xarray中稱為DataArray。一個Dataset可以包含很多個不同變數的DataArray。

以上我們還示範了如何利用slice選擇資料時空範圍,xarray.DataArray和np.array最大的差別就是,DataArray包含了座標軸,因此選擇範圍的時候可以直接用實際的資料時空範圍來選取,不必去找25˚S和25˚N分別在緯度軸的第幾格才能選取,非常方便。選取資料的方式除了slice是選擇實際的時間和經緯度範圍之外 (by label),還有多種方式,例如也可以選第幾個陣列的格點 (by integer)。xarray網站有表格整理,附如下。

Note

Dataset沒有positional index selection,因為Dataset裡面可以包含很多變數DataArray,這些DataArray可以擁有彼此不同的座標軸,所以positional index selection會讓程式很混淆,沒有選擇的依據。

Caution

以上範例在選擇資料時,我們寫 lat=slice(lats,latn) ,但latslatn的先後順序必須取決於資料檔的緯度軸的排列方式。當資料檔排列緯度的方向是由北到南時,就要寫成 lat=slice(latn,lats) ,如果方向相反了緯度軸就會是空的。

分析計算#

接下來,我們要對時間軸進行平均,在方法mean引數中可以指定要做平均的維度,如以下範例指定olr這個DataArray的第0個軸進行平均,也就是time這個軸(也可以寫dim='time')。

# 對時間軸axis = 0 進行平均。
olrm = olr.mean(axis=0)
olrm
<xarray.DataArray 'olr' (lat: 50, lon: 82)> Size: 16kB
array([[287.4708 , 287.87192, 286.90723, ..., 271.47592, 269.68332,
        266.63043],
       [285.6799 , 285.8262 , 286.34995, ..., 268.567  , 266.5395 ,
        263.9603 ],
       [282.36685, 283.75674, 285.1209 , ..., 267.8831 , 264.08185,
        260.59106],
       ...,
       [262.47873, 264.25   , 263.49432, ..., 269.69827, 271.77063,
        273.64374],
       [261.1402 , 261.74628, 260.309  , ..., 260.9607 , 262.55548,
        263.67596],
       [253.06664, 249.58241, 238.8812 , ..., 252.71883, 254.02852,
        255.21298]], dtype=float32)
Coordinates:
  * lon      (lon) float32 328B 79.5 80.5 81.5 82.5 ... 157.5 158.5 159.5 160.5
  * lat      (lat) float32 200B -19.5 -18.5 -17.5 -16.5 ... 26.5 27.5 28.5 29.5

也可以指定要平均的坐標軸名稱。

olrm = olr.mean(dim='time')
olrm
<xarray.DataArray 'olr' (lat: 50, lon: 82)> Size: 16kB
array([[287.4708 , 287.87192, 286.90723, ..., 271.47592, 269.68332,
        266.63043],
       [285.6799 , 285.8262 , 286.34995, ..., 268.567  , 266.5395 ,
        263.9603 ],
       [282.36685, 283.75674, 285.1209 , ..., 267.8831 , 264.08185,
        260.59106],
       ...,
       [262.47873, 264.25   , 263.49432, ..., 269.69827, 271.77063,
        273.64374],
       [261.1402 , 261.74628, 260.309  , ..., 260.9607 , 262.55548,
        263.67596],
       [253.06664, 249.58241, 238.8812 , ..., 252.71883, 254.02852,
        255.21298]], dtype=float32)
Coordinates:
  * lon      (lon) float32 328B 79.5 80.5 81.5 82.5 ... 157.5 158.5 159.5 160.5
  * lat      (lat) float32 200B -19.5 -18.5 -17.5 -16.5 ... 26.5 27.5 28.5 29.5

如此一來,olr就從三維被縮減為二維的陣列了。

繪圖#

接著就要將平均好的結果olrm繪製成等值地圖。

matplotlib繪圖基本原理#

既然matplotlib是PyAOS的核心套件,我們先來了解一下用Matplotlib繪圖的原理。首先必須開啟一個 畫布 (習慣上用fig來表示),而畫布上會有許多的 子圖 (subplots),這些子圖一般用ax來表示。而開啟畫布和子圖有兩種方式,第一種利用 Matplotlib.figure.figure.add_subplot()

add_subplot(nrows, ncols, index, **kwargs)

也就是在指定位置上開啟一個子圖,位置指定的方式就是給定第幾列 (nrows)和第幾行(ncols)。現在我們只需要開啟一個子圖,因此三個引數都設定為1就可以了。

import matplotlib as mpl
from matplotlib import pyplot as plt
mpl.rcParams['figure.dpi'] = 100

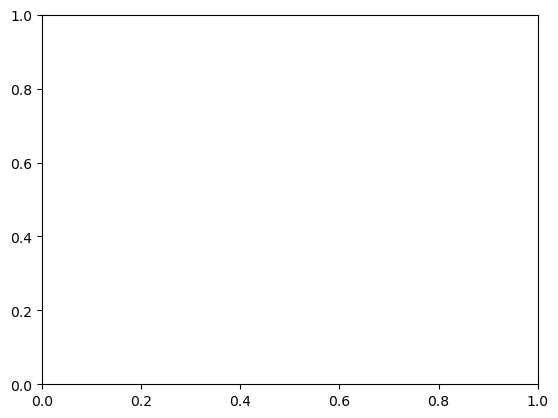

fig = plt.figure()
ax = fig.add_subplot(1,1,1)
_images/8852035462ddaea257dd94f8f88f277b0993cb5e85d77d5a256d5d65b3ca98dc.png

第二種方式是利用Matplotlib.pyplot.subplots()來新增子圖:

matplotlib.pyplot.subplots(nrows, ncols,...)

這個指令會根據給定的行、列子圖數量 (nrowsncols) 來開啟一個已劃分好子圖的畫布。

fig,ax=plt.subplots(1,1)
_images/8852035462ddaea257dd94f8f88f277b0993cb5e85d77d5a256d5d65b3ca98dc.png

xarray的繪圖函數#

開好繪圖區後,就可以在子圖ax上畫圖了。xarray.Datasetxarray.DataArray有內建的繪圖方法xarray.DataArray.plot.contourf等,其會將引數設定傳送到matplotlib的繪圖函數中,進而畫在ax上。其他繪圖方法還有 xarray.plot.pcolormesh()xarray.plot.contour()⋯⋯等多種,在第八、九單元我們還會詳細說明。

from cartopy import crs as ccrs
from cartopy.mpl.gridliner import LONGITUDE_FORMATTER, LATITUDE_FORMATTER

mpl.rcParams['figure.dpi'] = 300  # 設定解析度

# 繪圖:開啟繪圖空間與地圖設定。
proj = ccrs.PlateCarree()      # 採用等距地圖投影。
fig,ax = plt.subplots(1,1,subplot_kw={'projection':proj})   # 利用matplotlib開啟畫布以及1 x 1的繪圖區。

clevs = np.arange(170,350,20)

# 繪圖
olrPlot = (olrm.plot.contourf("lon",              # 設定x坐標。
                              "lat",              # 設定y坐標。
                              transform=proj,     # 指定「資料本身」的網格系統。
                              ax=ax,              # 繪製在繪圖空間ax上。
                              levels=clevs,       # 設定圖例色階間距。
                              cmap='rainbow',     # 設定色階
                              add_colorbar=True,  # 繪製色階。
                              extend='both',      # 色階向兩端延伸。
                              cbar_kwargs={'orientation': 'horizontal', 'aspect': 30, 'label': ' '}) #設定color bar
                              )

ax.set_extent([lon1,lon2,lats,latn],crs=proj)
ax.set_xticks(np.arange(80,180,20), crs=proj)
ax.set_yticks(np.arange(-20,40,10), crs=proj)   # 設定x, y座標的範圍,以及多少經緯度繪製刻度。
lon_formatter = LONGITUDE_FORMATTER
lat_formatter = LATITUDE_FORMATTER
ax.xaxis.set_major_formatter(lon_formatter)
ax.yaxis.set_major_formatter(lat_formatter)  # 將經緯度以degN, degE的方式表示。
ax.coastlines()                # 繪製地圖海岸線。
ax.set_ylabel(' ')             # 設定坐標軸名稱。
ax.set_xlabel(' ')
ax.set_title(' ') # xarray會預設圖片標題,用空白來取代標題以重置

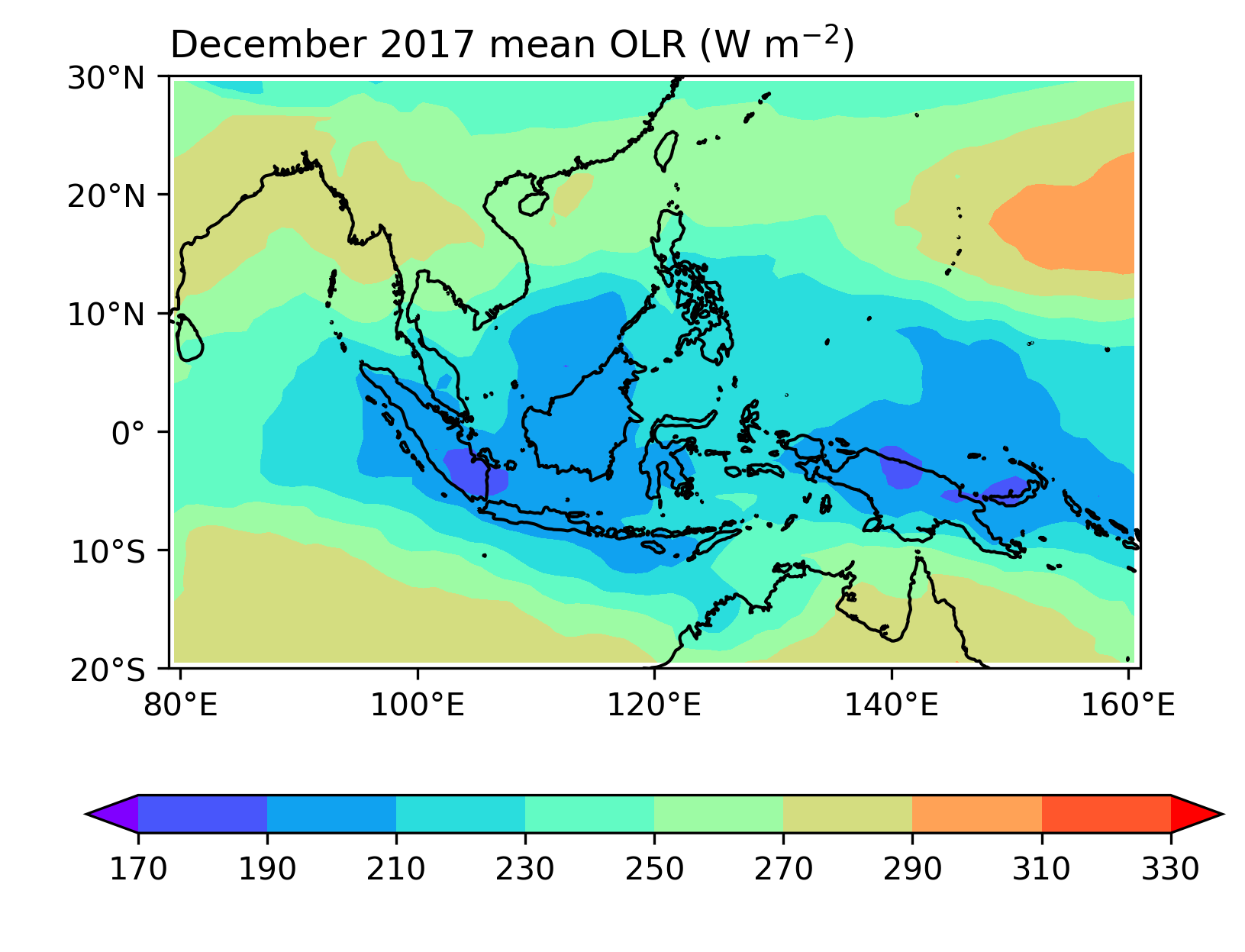

ax.set_title("December 2017 mean OLR (W m$^{-2}$)", loc='left') # 設定圖片標題,並且置於圖的左側。
plt.show()
#plt.savefig("olr_mean_201712.png", dpi=600)  # 儲存圖片。
_images/a6d5535256936cbff06fe50831cecafc52e8a586027ca033f6553ac16ddfc72f.png

補充說明:

  1. Cartopy是繪製地圖、處理投影的函數。在開啟子圖時,需要先用subplot_kw={'projection':proj}來指定子圖的投影方式。

  2. cmap可以使用Matplotlib的色階,只要在網站中搜尋到適合的,然後在plot.contourfcmap的引數填入色階名稱即可。

  3. 除了Matplotlib的色階之外,也可以使用NCL Colar Table Gallery的色階,使用上請先import cmaps這個套件,而NCL網站上色階的名稱就是cmaps套件的attribute。舉例而言,如果想要使用”GMT_seis”這個色階,在plot.contourfcmap的引數填入cmap=cmaps.GMT_seis即可。

小結#

以上我們按照開啟檔案、分析資料、視覺化這樣的氣候資料處理最基本的流程,示範了如何將OLR資料進行月平均,並繪製成等值圖。xarray是一個很方便的工具,簡化了許多流程,整體來說讓程式碼變得非常簡潔。

Homework 1#

Homework #1

  1. 請以xarray開啟 CMORPH降雨資料 ,繪製2023年April 26-30, May 1-5, May 6-10 三候 (pentads) 平均的降雨地圖 (共3張圖)。請調整適當的cmap (通常會白色開始,數值越大顏色越深) 和levels

  2. 請根據所畫出來的地圖描述五月至今印度洋-東亞地區降雨特徵。

繪圖區域範圍可以印度洋-東亞地區為主,不需要繪製全球降雨地圖 (可以思考一下怎樣的經緯度範圍呈現的效果最好)。繳交的時候請上傳程式碼 (.py.ipynb皆可)、圖 (總共3張圖) 和降雨特色的描述 (可以是.ipynb, Word, PPT, PDF格式)。

Note: 覺得繪圖步驟很重複嗎?可以考慮用for loop (怎麼用?可以自己查看看!) 另外在第九章有教怎麼一次繪製3個子圖,也可以參考一下。
